直桿內窺鏡是韋林工業內窺鏡的一種系列產品，也稱硬桿內窺鏡、硬性內窺鏡或硬管內窺鏡，廣泛應用于不需要彎曲的直孔等設備的檢測中。韋林光學直桿內窺鏡的前端，經電腦優化的高精度鏡頭將捕獲到高品質圖像，傳送到目鏡，同時光纖束從另一個方向傳輸照明光，照亮被觀察區域。除Mini型以外的其他型號產品大都采用三管設計的全金屬結構，這種設計使光學直桿鏡能夠持久地適應各種工業操作的環境?？刹鹦兜氖謽屝褪直构鈱W直桿鏡在必要時可進入到非常緊密的空間，旋轉軸使您不用轉動光學直桿鏡鏡身就可以得到全方位的圖像。本文以韋林產品為例，為您介紹直桿內窺鏡（硬桿內窺鏡）的結構和工作原理。

直桿內窺鏡的結構

光學直桿內窺鏡從外觀看比較簡單，主體是一個細長的桿狀物，但它的內部結構并不簡單，包括：成像系統、照明系統、光學直桿鏡鏡體、光學直桿鏡鏡身、以及末端組件組成。各部分的組成及功能一一說明如下。

成像系統由目鏡、光學透鏡組和末端透鏡組構成。目鏡可放大由光學透鏡組傳來的圖像以便人眼觀察，韋林光學直桿鏡目鏡通常都包括一個屈光度調焦裝置，不同的使用者可以調整焦距到他的視力范圍內而不需要再用鏡片，韋林的目鏡采用 “DIN”（工業感光度）標準設計，便于外接標準的目鏡轉接頭和照相機適配器；光學透鏡組是一組以特殊技術安裝在光學直桿鏡內部，可將清晰的圖像傳到目鏡的透鏡組合，它確保光學直桿鏡有較高的分辨率；末端的透鏡組是一組將圖像聚焦于光學透鏡組的透鏡，它決定光學直桿鏡觀察的視野和焦距范圍。

照明系統由光纜和透鏡組成，光纜負責進行照明光的傳導，透鏡位于光學直桿鏡前端、用于匯聚或發散光線。光纜能夠把光從光源傳導到導光柱，再沿著光學直桿鏡鏡身到達前端以照亮觀察區域。

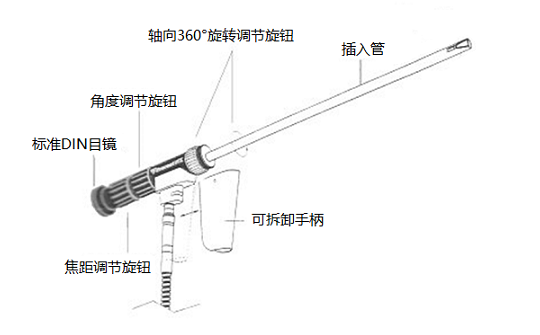

光學直桿內窺鏡的鏡體是指光學直桿鏡的手持部分，包括調焦、放大、旋轉掃描等控制旋鈕。鏡身則指的是光學直桿鏡的工作長度，是將透鏡組導入到被測物體內部進行檢測的那部分，特有的三管式設計為光學透鏡組提供優良的保護，確保桿鏡更耐用。末端組件包括照明光纜的輸出終端和成像透鏡組。這些組件以精確的定位裝配，確保在要求的方向和視野內得到高品質圖像。

直桿內窺鏡的工作原理

了解直桿內窺鏡及硬桿內窺鏡的結構后，搞清楚工作原理就會輕松很多。檢測時，鏡身被插入到待檢測的通道內，光纖束將照明光從鏡身后端傳導到前端，照亮被檢測表面，物鏡接收被檢測表面的反射光所成光像，經鏡身內的光學透鏡組傳輸?shù)侥跨R處，由目鏡放大后，供檢測者觀察。鏡身前端的旋轉棱鏡可以滿足不同視向角的觀測要求，以實現對被檢測表面的全面觀測。

韋林光學直桿鏡，采用全金屬防護、堅固耐用、成像清晰，還可以轉接到顯示器、計算機上觀測，而且產品線豐富，多種直徑（1.7mm、1.9mm、2.7mm、4.0mm、6.0mm、8.0mm、10mm）、不同長度、視角的產品供選擇，更有觀察角度可調、視向可調的直桿內窺鏡可協助進行全方位的目視檢測，是狹小空間及復雜孔縫檢測的理想工具！
