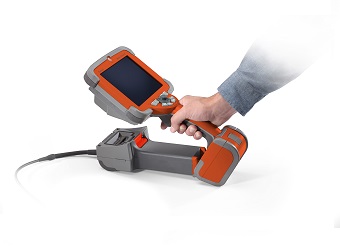

Everest Mentor Visual iQ? HD 一體化手持式便攜型韋林工業視頻內窺鏡

百萬高清工業內窺鏡_Everest Mentor Visual iQ? HD 一體化手持式便攜型韋林工業視頻內窺鏡
一體化便攜性設計，高像素的CCD成像系統，直徑6.1mm、面陣1/6英寸的CCD像素值在44萬原生像素的基礎上，增加了120萬原生像素可供選擇；直徑4.0mm、面陣1/10英寸的CCD原生像素值由29萬變?yōu)?4萬原生像素；靈活的觸摸屏、獨特的檢測和分析技術，操作者能夠輕松操作、實時連接、及時完成檢查、提高工作效率、縮短檢查時間。Everest Mentor Visual iQ? HD 是基于CCD成像技術的百萬高清工業內窺鏡的優選。

單物鏡相位掃描三維立體測量技術

單物鏡相位掃描三維立體測量法在內窺鏡檢測領域是一個突破性的測量技術。此測量法用一個鏡頭即可完成觀察和測量，無需更換鏡頭和重新定位缺陷，節省工作時間，提高檢測效率。

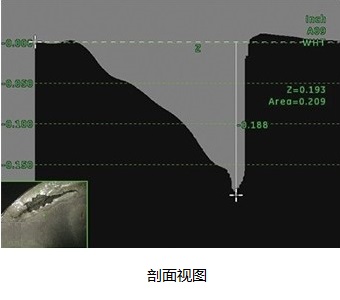

單物鏡相位掃描三維立體測量法對被檢測區域表面進行掃描，提供剖面視圖，即檢測物體的橫截面，使缺陷的輪廓和特征更加清晰，幫助操作者作出更準確的判斷。

單物鏡相位掃描三維立體測量鏡頭，在原有近焦鏡頭(7mm/8mm-250mm)的基礎上，新增極近焦(3mm-120mm)、遠焦(15mm-無窮)焦距段的測量鏡頭，用戶可根據使用需求直接選擇對應焦距段的測量鏡頭，且使用一個鏡頭即可完成觀察、測量需求；配合原有的測量功能，包括長度、點到線、深度、面積、多線段、深度剖面測量、區域深度剖面測量、測量平面、渦輪葉片與機匣間隙自動測量，可更加精準的選取測量點，有效提高檢測效率及質量，可將其應用至更多、更廣的檢測任務中，減少停機時間。

Everest Mentor Visual iQ? HD Version的新版單物鏡相位掃描三維立體測量法使工業視頻內窺鏡的應用提升到新的高度。

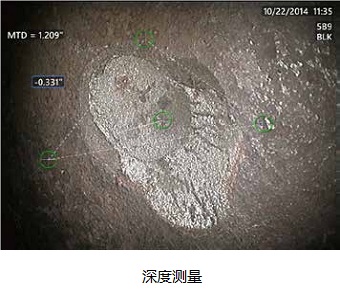

百萬高清工業內窺鏡MViQHD深度測量             百萬高清工業內窺鏡Mentor Visual iQ HD渦輪葉片與機閘間隙測量

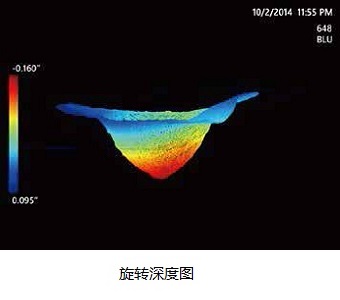

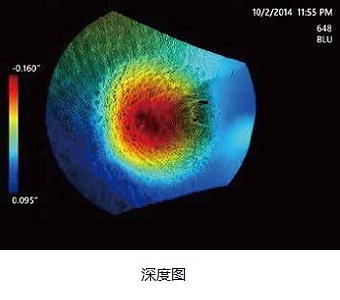

MViQ深度圖             百萬高清工業內窺鏡Mentor Visual iQ HD旋轉深度圖

百萬高清工業內窺鏡MViQHD點到線的距離測量             美國進口高清內窺鏡MentorVisualiQHD面積測量

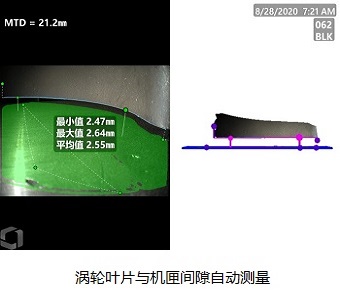

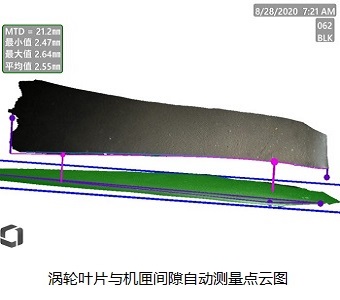

高清工業內窺鏡MViQHD渦輪葉片與機匣間隙自動測量             高清工業視頻內窺鏡Mentor Visual iQ HD渦輪葉片與機匣間隙自動測量點云圖

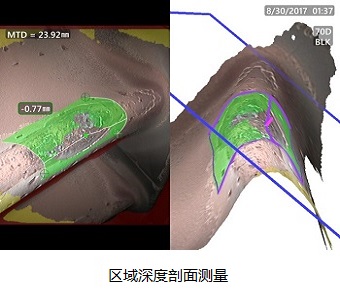

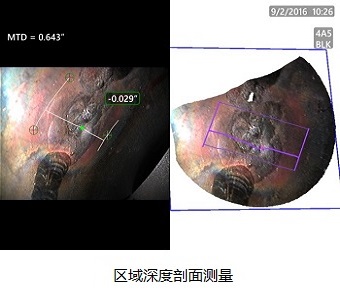

高清工業內窺鏡MViQ HD區域深度剖面測量             高清GE內窺鏡MentorVisualiQHD區域深度剖面測量

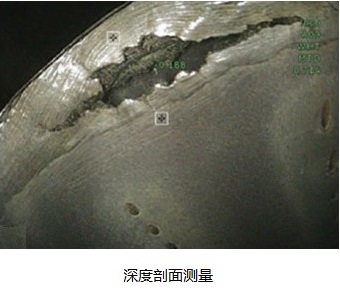

百萬高清工業內窺鏡MViQHD深度剖面測量              高清內窺鏡Mentor Visual iQ HD剖面視圖

百萬高清工業內窺鏡MViQHD多線段長度測量              高清內窺鏡Mentor Visual iQ HD長度測量


雙物鏡三維立體測量技術

全新的雙物鏡三維立體測量技術用于Everest Mentor Visual iQ? HD Version韋林工業視頻內窺鏡，可視化雙物鏡立體測量可實現點云圖像，雙物鏡三維立體測量的所有直徑的探頭(3.9mm、4.0mm、6.1mm、6.2mm和8.4mm)均可實現點云功能。

雙物鏡三維立體測量是在傳統的普通雙物鏡測量基礎上實現3D點云成像的技術，傳統的普通雙物鏡測量鏡頭通過搭配新算法及校準處理技術來實現。此測量技術不僅具有普通雙物鏡測量原有優勢，同時可支持左右屏幕分別成像及實現3D點云圖(深度圖)，可為檢測人員提供實時、直觀的三維立體點云圖，實現快速、精確的測量，提高檢測效率！

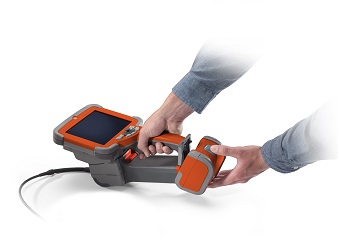

強大、便攜、快速、互連

Everest Mentor Visual iQ? HD Version是世界上先進的視頻內窺鏡，可幫助使用者對工作做出更佳判斷，提高檢測效率。

?  采用多點觸摸屏，符合人體工程學的操縱桿和物理按鍵，操作更簡單易行

?  彩色SUPER HAD? CCD攝像頭5倍數字變焦和新型動態圖像處理系統

?  采用6.5英寸(16.5cm)有源矩陣XGA彩色LCD顯示屏，在日光下可輕松識別，圖像清晰可辨，提高檢出概率

?  采用自適應降噪(ANR)和高動態范圍(HDR)靜態圖像捕獲技術，捕獲高度清晰的實時視頻和靜態圖像

?  采用新版單物鏡相位掃描三維立體測量(6.1 mm直徑探頭)、雙物鏡三維立體測量或普通雙物鏡測量(8.4mm、6.1mm、6.2mm、

   4.0mm或3.9mm直徑探頭)

?  便攜、輕巧、符合人體工程學的設計，凈重3.0 千克

?  堅固耐用，設計符合IP65（組裝好）、IP55（未組裝）、MIL-STD-461G和MIL-STD-810G標準

?  支持雙頻段Wi-Fi(選裝)和藍牙4.0(選裝)

?  14種語言的菜單定向檢測(MDI)軟件以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word?和PDF兼容的檢

    測報告

?  借助設備內置用戶手冊和基于上下文的幫助鏈接，更快掌握高級功能，替代笨重的紙質手冊

?  提供16 GB(Inspect版)和32 GB(Touch版和Analyze版)內置固態硬盤

?  兩個USB 3.0 主機A端口，一個USB 3.0客戶端 B端口

?  高容量、可更換、可充電的鋰電池，無需充電底座，符合航空運輸規定

?  可更換的3.9mm、4.0mm、6.1mm、6.2mm和8.4mm直徑探頭，提供多種長度，適合各行業應用

?  光學鏡頭采用安全防脫落雙螺紋結構，可輕松實現更換

?  高強度LED光源和先進圖像處理技術可改善圖像亮度

?  多種可定制的支撐臂供選擇

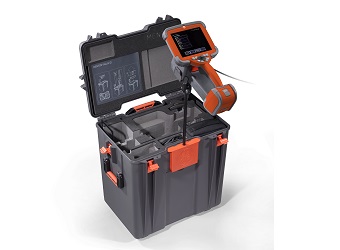

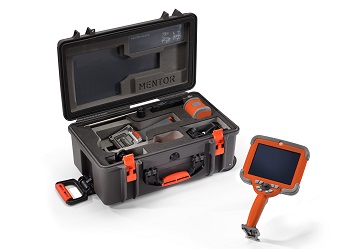

?  可選配便攜的拉桿攜行箱、可選用于容納多個探頭和附件的更寬敞的工作站式拉桿機箱

?  可自動錄制視頻并保存，且可設置錄制時長

?  一鍵快速錄制、暫停、保存視頻

?  可顯示導向方位矢量圖

?  具有.CSV存儲格式，可實現3D模型打印


百萬高清工業內窺鏡MViQHD    高清內窺鏡Mentor Visual iQ HD

高清工業視頻內窺鏡MViQ HD    進口工業內窺鏡MentorVisualiQHD


強大的分析功能——將人工智能引入檢測

Everest Mentor Visual iQ? 正在推動并更新無損檢測的智能化解決方案，利用人工智能和基于云的數字化檢測工具可提高生產力，并提高檢測數據的準確性和可靠性；

人工智能正在跨行業、跨部門間應用，Everest Mentor Visual iQ?可直接運行多個來源的分析模型；

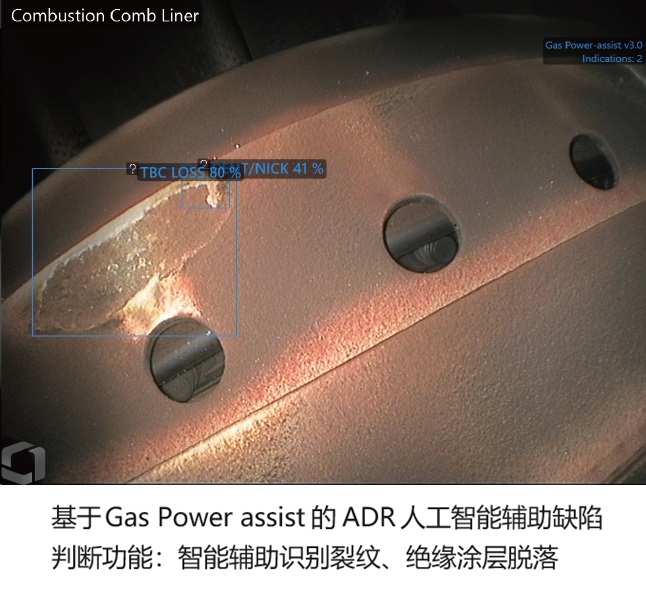

?  由Waygate檢測技術開發和認證的分析模型：基于 Gas Power assist 的ADR人工智能輔助缺陷判斷功能和葉片智能計數分析

    功能，可提高可靠性和數據的完整性；

?  由第三方合作伙伴開發和認證的分析模型：可以利用 Aiir Innovations 的航空商用發動機模型在Everest Mentor Visual iQ?上

    直接進行缺陷輔助智能檢測；

?  由第三方客戶開發和認證的分析模型：對于開發獨家分析的客戶，Everest Mentor Visual iQ?可部署到全球團隊；

每個開發和認證的分析模型都可提供分析數據表，可指導操作者了解其適用性和操作程序。

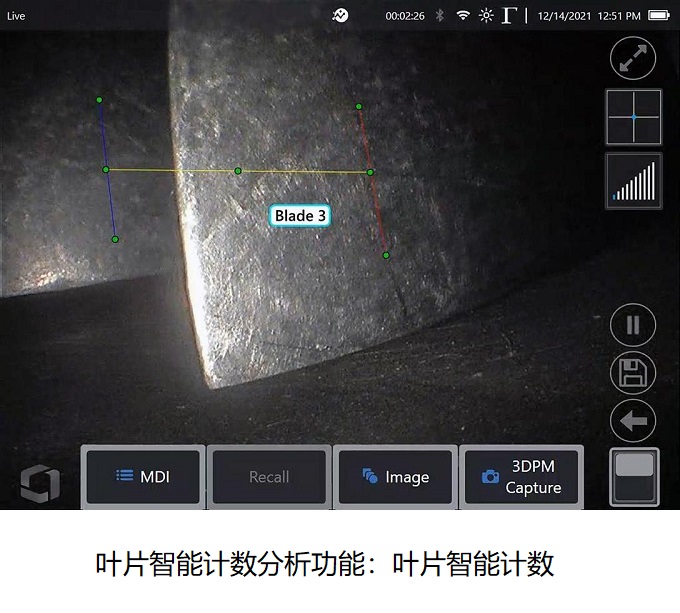

百萬高清工業內窺鏡MViQHD人工智能輔助缺陷判斷功能             美國進口高清內窺鏡MentorVisualiQHD葉片智能計數

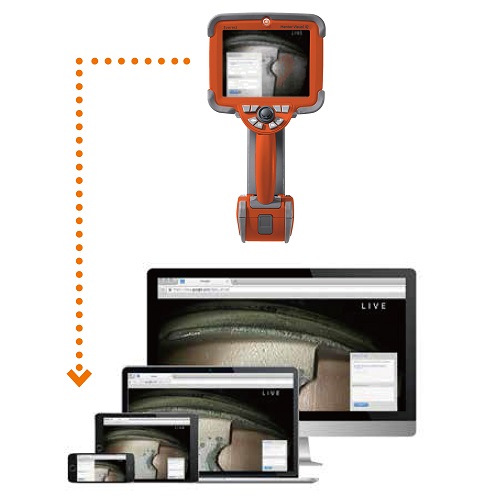

遠程協作檢測

Everest Mentor Visual iQ? HD Version可通過檢測工作連接平臺在世界各地提供專業的實時遠程協作服務Inspection Works Connect(選裝)，通過Wi-Fi (選裝)實現遠程互聯，可將正在進行的檢測視頻圖像與場外專家分享；以便快速做出更加準確的判斷，提高設備利用率及檢測效率；

專家能夠?qū)z測圖像進行注釋，實現雙向協作功能，快速協助現場檢測人員做出更加準確的判斷，提高檢測效率，降低檢測成本，檢測人員可現場排除故障；

通過場外專家和檢測人員實時對話快速做出更加準確的判斷，可延長設備使用壽命；

通過遠程協作服務(選裝)，可隨時與場外專家溝通，有效降低運營成本；

所有版本Everest Mentor Visual iQ? HD Version均可通過購買Inspect Works Connect服務實現遠程互聯協作檢測功能。

 GE內窺鏡MViQ遠程協作檢測

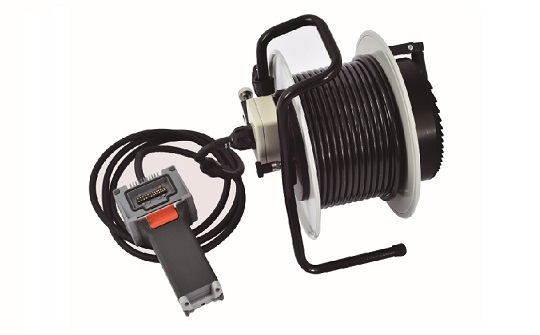

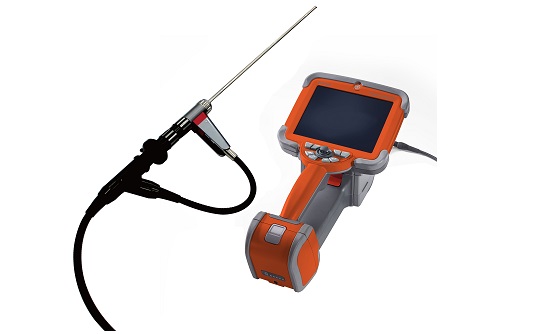

特殊定制型探頭

每項檢測都有其獨特的挑戰，韋林內窺鏡能夠提供多種特殊定制型探頭，包括氣動導向探頭、視頻成像轉接器、6.2mm內置機械手通道的探頭、UV功能探頭、2.2mm和2.8mm直徑的視頻探頭、扁探頭等，滿足不同工業領域、不同客戶的檢測需求。

氣動導向探頭

氣動導向探頭


視頻成像轉接器

視頻成像轉接器


扁探頭

扁探頭



工作溫度

探頭-25°C（最低可達-45°C）到100°C（最高可達149°C），低于0°C時，探頭應減少導向操作
系統-25°C（最低可達-40°C）到46°C（最高可達65°C），低于0°C時，LCD液晶屏可能需要預熱
存儲溫度-25°C到60°C
相對濕度最高95%,無冷凝
防水探頭和鏡頭能承受1Bar的水壓,相當于10.2m水深

攝像頭

探頭直徑3.9mm、4.0mm、6.1mm、6.2mm和8.4mm
圖像傳感器1/6英寸彩色SUPER HAD? CCD攝像頭(6.1mm、8.4mm);
1/10英寸彩色SUPER HAD? CCD攝像頭(3.9mm、4.0mm、6.2mm)
像素?cái)?shù)

標清(SD)：CCD原生像素44萬(3.9mm、4.0mm、6.1mm、6.2mm 和 8.4mm)

高清(HD)：CCD原生像素120萬(6.1mm、8.4mm)

外殼材料鈦金屬
溫度傳感器內置溫度傳感器及兩級超溫報警系統

系統

系統尺寸17.1cmx19.7cmx38.1cm
機箱尺寸

54.9cmx34.6cmx23.6cm(小型攜行拉桿機箱)、55.8cmx33.0cmx63.5cm(中型雙探頭存儲機箱)、57.2cmx41.2cmx56.3cm(大型工作站機箱)

系統重量整機設備含攜行式拉桿機箱:10.2kg、整機設備含中型雙探頭存儲機箱:10.9kg、整機設備含工作站機箱:19.6kg、不含機箱:6120系統-3.0kg;61100系統-4.0kg
構造集成人造橡膠緩沖器的聚碳酸酯和鑄鎂材料外殼
LCD顯示器集成式6.5英寸(16.5cm)有源矩陣XGA彩色LCD顯示屏(分辨率:1024x768),在日光下清晰可讀,配置多觸點電容Dragontrail?觸摸屏,可觸摸屏幕放大/縮小屏幕圖像(僅Touch版和Analyze版)
操縱桿控制360oAll-Way?探頭全方位連續電動導向、菜單訪問和導航
按鈕組訪問用戶功能,測量和數字功能
音頻可配藍牙耳機/麥克風
內儲存器16GB固態硬盤(僅Inspect版),32GB固態硬盤(僅Touch版和Analyze版),用于用戶存儲
數據I/O端口兩個USB3.0主機“A”端口,一個USB3.0客戶端“B”端口
視頻輸出高清Display Port接口(可轉接高清HDMI和VGA接口)
亮度控制自動和手動100級可調
照明類型后置白光LED
延時曝光自動-最長16秒
白平衡出廠默認值或用戶定義

電池

鋰離子電池10.8V(標準),73Wh,6.8Ah
電池使用時間2小時

電源輸入

交流電100-240VAC,50-60Hz,<1.5ARMS
直流電源18V,3.34A

達標和分類

MIL-STD-810G美國國防部環境測試的第501.5、502.5、506.5、507.5、509.5、510.5、511.5、514.6、516.6 和 521.3部分
MIL-STD-461G美國國防部-電磁干擾 RE102，RS103-ABOVE   DECK
標準1組,A類：EN61326-1、IEC CB、UL/EN/CSA-C22.2 61010-1，IEC 62133，UN/DOT T1-T8，EU RoHS 2，EU RED Directive，ISTA 2G
IP等級IP65(組裝好),IP55(未組裝)

軟件

操作系統實時多任務操作系統
用戶界面菜單驅動和軟按鈕操作;使用觸摸屏(僅Touch版和Analyze版)或操縱桿的菜單導航
文件管理

嵌入式文件管理器,支持對內存和USB介質中的文件和文件夾進行如下操作：復制

、剪切、重命名、刪除、篩選和排序等操作

音頻數據PC兼容的ACC(.M4A文件)格式
圖像控制

反轉、旋轉、負片、自適應降噪、失真校正、暗部增強、照明亮度、覆蓋疊加、色彩飽和度調節、單一視圖、圖像定格和調用

數字變焦連續(5倍數字)
圖像格式Bitmap(.BMP)和JPEG(.JPG)，.CSV存儲格式
視頻格式MPEG4 AVC/H.264(.MP4文件)，分辨率：1024x768，幀速率：60fps
文本注釋全屏文本疊加，可選擇注釋文本的字體大小、顏色，文本背景顏色及文本邊框顏色
圖形注釋箭頭標識，可選擇箭頭標識的大小、顏色
導向控制

360oAll-Way?全方位連續電動導向；導向、鎖定與復位；微調和粗調可選；

導向速率粗調7級、微調13級可調；過載保護

軟件更新可通過USB閃存盤進行現場升級
語言

英語、西班牙語、法語、德語、意大利語、俄語、日語、韓語、葡萄牙語、

中文、波蘭語、匈牙利語、芬蘭語和瑞典語

應用軟件14種語言的菜單導向檢測(MDI)功能軟件,以流程化方式引導檢測人員完成檢測過程、智能命名文件、創建MS Word和PDF兼容的檢測報告

視頻內窺探頭尺寸

直徑長度
2.2mm1.0m、1.5m、2.0m
2.8mm1.0m、1.5m、2.0m
3.9mm2.0m、3.0m
4.0mm2.0m、3.0m
6.1mm2.0m、3.0m、3.5m、4.5m、6.0m、10.0m
6.2mm3.5m
8.4mm2.0m、3.0m、4.5m、6.0m、10.0m

備注:韋林提供多樣的特殊客戶定制型探頭,滿足不同工業檢測需求,最長可達30米。

視頻內窺探頭導向能力

3.9mm、4.0mm、6.1mm、8.4mm直徑探頭

探頭長度平直狀態下導向彎曲度的最小值
2m到4.5m160°
6m到10m140°

6.2mm直徑探頭

探頭長度平直狀態下導向彎曲度的最小值
3.5m130°

備注:探頭導向彎曲度通常會超過最低規格。

視頻內窺探頭

MViQ視頻內窺探頭


鏡頭型號顏色標識視野FOV*(°)焦距DOF(mm)
Mentor Visual iQ? HD Version 3.9mm鏡頭
前視觀察鏡頭
PXT480FG無806-80
PXT490FN橙色903-40
側視觀察鏡頭
PXT480SG棕色804-80
PXT490SN紅色902-16
雙物鏡三維立體測量TT/普通雙物鏡測量鏡頭TT
PXTM45050FGTT(前視)黑色50/505-45
PXTM45050SGTT(側視)藍色50/504-45
鏡頭型號顏色標識視野FOV*(°)焦距DOF(mm)
Mentor Visual iQ? HD Version 4.0mm鏡頭
前視觀察鏡頭
T4080FF**無8035-inf
T40115FN黑色1154-inf
側視觀察鏡頭
T40115SN紅色1151-30
T40120SF藍色1206-inf
雙物鏡三維立體測量TT/普通雙物鏡測量鏡頭TT
TM405555FGTT(前視)黑色55/555-inf
TM405555SGTT(側視)藍色55/554-inf
鏡頭型號顏色標識視野FOV*(°)焦距DOF(mm)
Mentor Visual iQ? HD Version 6.1mm鏡頭
前視觀察鏡頭
T6150FF無5050-inf
XLG3T6150FG白色5012-200
XLG3T61120FG黑色1205-120
XLG3T6180FN橙色803-20
XLG3T6190FF黃色9020-inf
XLG3T6150FB紫色50 (斜視45°)12-80
T6165FF**T橙色與藍色6565-inf
T61120FF灰色12020-inf
側視觀察鏡頭
XLG3T6150SF棕色5045-inf
XLG3T6150SG綠色509-160
XLG3T61120SG藍色1204-100
XLG3T6180SN紅色801-20
單物鏡相位掃描三維立體測量鏡頭
XL4TM61105FGT(前視)黑色1058-250
XL4TM61105SGT(側視)藍色1057-250
XL4TM61105FNT(前視近焦)橙色1053-120
XL4TM61105SNT(側視近焦)紅色1052-20
XL4TM61105FFT(前視遠焦)黃色10515-250
XL4TM61105SFT(側視遠焦)綠色10515-inf
雙物鏡三維立體測量TT/普通雙物鏡測量鏡頭TT
XLG3TM616060FGTT(前視)黑色60/604-80
XLG3TM615050SGTT(側視)藍色50/502-50
鏡頭型號顏色標識視野FOV*(°)焦距DOF(mm)
Mentor Visual iQ? HD Version 6.2mm鏡頭
前視觀察鏡頭
T6280FF無色8035-inf
T62120FN黑色1202-200
T62120FF黃色12015-inf
側視觀察鏡頭
T62120SN藍色1206-inf
T6280SF綠色8015-inf
雙物鏡三維立體測量TT/普通雙物鏡測量鏡頭TT
TM626060FNTT(前視)黑色60/602-200
TM626060SNTT(側視)藍色60/602-200
鏡頭型號顏色標識視野FOV*(°)焦距DOF(mm)
Mentor Visual iQ? HD Version 8.4mm鏡頭
前視觀察鏡頭
XLG3T84120FN黑色1205-200
XLG3T8440FF**無色40250-inf
XLG3T8440FG白色4080-500
XLG3T8480FG黃色8025-500
T84120FF橙色與藍色12020-inf
側視觀察鏡頭
XLG3T8440SF**棕色40250-inf
XLG3T8480SG綠色8025-500
XLG3T84120SN藍色1204-200
雙物鏡三維立體測量TT/普通雙物鏡測量鏡頭TT
XLG3TM846060FGTT(前視)黑色60/604-50
XLG3TM846060SGTT(側視)藍色60/604-50

*FOV取對角線長度

**表示亮度輸出最高的鏡頭

T表示HD120萬原生像素優化鏡頭

TT表示普通雙物鏡測量鏡頭和雙物鏡三維立體測量鏡頭使用相同的鏡頭


可支持的測量功能

功能

單物鏡相位掃描

三維立體測量法

雙物鏡三維立體
測量法		普通雙物鏡
測量法		比較測量法
長度■■■■
深度■■■
點到線距離■■■■
斜面上距離■■■
面積■■■■
多線段長度■■■■
圓形量規   ■
渦輪葉片與機閘間隙自動測量(選裝)■■
剖面視圖■■
3倍局部放大視窗■■■■
每幅圖可進行5次測量■■■■
區域深度剖面測量（選裝）■■
測量平面（選裝）■■

標準精確度  在規定的測量條件下進行測量時，經過專業培訓的檢測人員可確保使用單物鏡相位掃描三維立體測量、雙物鏡

三維立體測量和普通雙物鏡測量實現95%以上的測量精確度

最小精度值  單物鏡相位掃描三維立體測量、雙物鏡三維立體測量和普通雙物鏡測量可達0.01mm


航空航天領域

百萬高清工業內窺鏡MViQHD航空航天領域

  ?   擁有更強的照明亮度，提升了在所有渦輪發動機檢修時發現缺陷的概率

  ?   單物鏡相位掃描三維立體測量法能夠快速準確呈現圖像，并根據測量出

  ?   缺陷的數據，判斷缺陷是否會影響渦輪發動機的正常工作

  ?   菜單定向檢測軟件(MDI)可以存儲飛機維護手冊的工作流程，對存儲圖像

       進行智能分類，實時生成檢測報告

  ?   可將檢測結果遠程提供給專家，大大減少飛機因?yàn)楣收贤Ｔ谕C(jī)坪檢測的

  ?   時間

  ?   用戶可創建自定義的檢測文件，可對參數進行特定設置，如設定為飛機機

  ?   身檢修、飛機發動機檢修等

  ?   設計更加輕便，符合IP65(組裝好)、IP55(未組裝)、MIL-STD-810G和

       MIL-STD-461G標準，提升了檢測效率

石油與天然氣領域

高清工業內窺鏡Mentor Visual iQ HD石油與天然氣領域

  ?   按照IP65(組裝好)、IP55(未組裝)標準設計，更加堅固耐用，能夠適應各

?     種鉆探現場檢測，如鉆桿或渦輪機的戶外檢測工作

  ?   卓越的圖像質量及照明系統能夠滿足如油罐、鉆頭、油管、儀表管等大面

  ?   積的檢測需求

  ?   提供多種長度和直徑的可互換探頭

  ?   單物鏡相位掃描三維立體測量技術可精確的進行掃描、分析缺陷的三維立

       體影像，為密閉空間提供可靠的遠程目視檢測建議，在緊要關頭，新型檢

?     測手段可保證設備能更長時間運行

電力領域

高清工業視頻內窺鏡MViQ HD電力領域

  ?   便攜手持式設計可以更簡單、快速地完成難以進入?yún)^(qū)域的檢測

  ?   利用菜單定向檢測軟件(MDI)，可以更快速、更精確的進行數據分析并實

  ?   時生成檢測報告

  ?   IP65(組裝好)、IP55(未組裝)設計使設備能從容應對任何苛刻的環境

  ?   清晰的圖像質量更容易發現凹坑、裂紋、磨損以及劃痕等缺陷

  ?   觸控式操作界面、單物鏡相位掃描三維立體測量技術可更快速、更精確

  ?   的進行檢測和問題分析

汽車領域

進口內窺鏡,百萬高清工業內窺鏡內窺鏡MentorVisualiQHD汽車領域

  ?   卓越的成像技術可實現清晰 、明亮的內窺檢測圖像 ，滿足發動機氣缸、

  ?   變速箱筏板等多種檢測環境，快速識別缺陷

  ?   360°全方位探頭導向，粗調、微調的雙模式，導向7級速率可調，導向

  ?   控制更靈活、更精準，使氣缸缸壁、活塞、氣門等復雜管路檢測更輕松

  ?   單物鏡相位掃描三維立體測量技術可以精確的進行掃描、分析缺陷

  ?   先進的Wi-Fi及藍牙功能可實現遠程會診，實現實時協作

  ?   鋰電池持續供電兩小時，方便應對各種檢測環境

  ?   多種長度和直徑的可互換探頭可滿足各種火花塞孔、油路、管道的檢測

  ?   需求

傳統檢測領域

高清GE內窺鏡MViQ HD傳統檢測領域

  ?   更快速、更精準地檢查泵、發動機、發電機、紙漿和卷輪、齒輪箱、

  ?   管道、管材、管道清潔度、渦輪機、壓縮機、大型活塞、冷水器、閥

  ?   門和海事考察等

  ?   堅固耐用，符合IP65(組裝好)、 IP55(未組裝)、MIL-STD-810G和

  ?   MIL-STD-461G標準，能夠從容應對各種苛刻環境

  ?   多種長度、直徑的可互換探頭設計，可在多個領域使用，獨立進行檢測

  ?   直觀的觸控操作界面，極致的圖像質量，發現缺陷更容易

  ?   菜單定向檢測軟件(MDI)可存儲遠程視覺檢測的工作流程、智能命名檢

  ?   測圖像文件、即時生成檢測報告

  ?   為密閉空間提供可靠的遠程目視檢測建議


應用領域
