裂紋、凹坑等都是工業內窺鏡檢測的常見缺陷，這些缺陷的共同點就是有凹陷部分，測量其深度往往也是檢測內部的一部分。本文以美國韋林進口工業內窺鏡為例，介紹在探查這類缺陷和測量缺陷深度時的一些注意事項。

檢測裂紋凹坑的注意事項：

1. 用好探頭導向。裂紋、凹坑這類缺陷多發于設備內壁，位置可能散發，檢測時應采用“全面掃查+局部細查”相結合的方式，韋林內窺鏡導向有粗調和微調兩種模式，在檢測中要合理結合運用；另外對局部進行較長時間觀察時，可以鎖定導向，觀察完畢再解除鎖定。

2. 用好數字變焦功能。特別是使用百萬CCD像素的高清進口內窺鏡時，對于疑似部位或者多發部位，應結合數字變焦功能，進一步放大查看局部細節，有助于發現更細小的裂紋、凹坑等缺陷。

測量裂紋凹坑深度的注意事項：

1. 正確捕獲測量畫面。使用韋林先進的相位掃描三維立體測量法捕捉測量畫面時，建議可以使用輔助夾持工具，例如：橡膠塞，把它放到孔探堵頭里，并將探頭加持住，這樣可以更好地保持探頭的穩定，可以快捷地捕捉到測量用的檢測畫面。

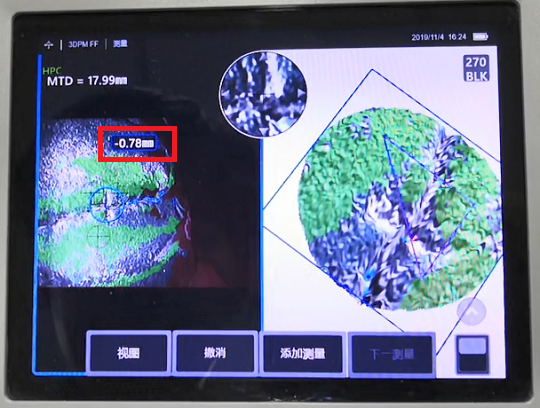

2. 正確選擇測量模式。因?yàn)檫M(jìn)口工業內窺鏡的測量模式比較多樣化，測量裂紋或凹坑深度可以采用深度測量模式（也稱點到面），用三個點確定輪廓表面后，裂紋或凹坑的深度值將自動顯示出來，不用手動去找點，更加高效。例如：下圖中顯示的-0.78mm就是系統自動測量的結果，可以通過右半屏顯示的點云圖驗證這一結果的準確性。

3. 注意MTD值。下圖屏幕左上方顯示的MTD值，代表的是物距的實時距離，不同的測量方法對物距的要求是不同的，因此，要注意調節探頭前端面與被測輪廓表面的距離，例如：使用44萬像素的MViQ測量缺陷時，通常建議MTD值在25mm以內。
