AR90II系列工業管道視頻內窺鏡系統，擅長檢測大口徑管道內部狀況，并可以利用激光測量發射裝置測量管道內部的物理參數、缺陷及多余物尺寸。具有線纜易于推送、激光測量精準、缺陷定位準確、攝像頭旋轉靈敏、LED大功率照明等特點，是輔助您實現高效檢測的工業管道內窺鏡設備。本文從組裝和操控兩個方面概要介紹AR90II管道鏡的使用方法。

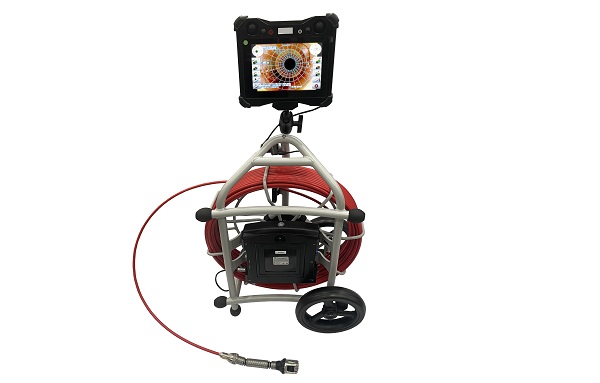

AR90II工業管道視頻內窺鏡的結構包括：線纜線軸（線軸小車體的輪子、充電器及支架）、控制器、攝像頭、以及輔助工裝等。整個系統采用模塊化設計，易于使用，方便現場快速組裝并開工。

AR90II工業管道視頻內窺檢測系統的組裝步驟：

1. 組裝控制器、車體和線軸。利用夾具和支撐桿將控制器安裝在線軸車體上，將線軸線纜與控制器連起來；

2. 連接攝像頭和線軸線纜。取出攝像頭，打開后面的防塵塞，將線軸一端的防塵塞擰下來，將兩者按照接口擰緊（可以借助輔助工裝確保擰緊）；

3. 連接電源線。線軸下方有交流電接口，接好電源線即可。AR90II管道內窺鏡可以連接交流電直接供電，也可以使用電池單獨供電，線軸線纜背面有電池倉，裝上電池即可使用。連接交流電的同時，如果安裝了電池，則可以邊使用管道鏡檢測邊為電池倉里的電池充電。

AR90II工業管道視頻內窺檢測系統的操控步驟：

1. 開機后，可通過控制器上的燈光控制按鈕打開管道鏡攝像頭前端的LED燈并調節亮度；

2. 將線纜推送到管道內部的待檢測區域后，通過控制器顯示屏幕實時清晰觀察管道內部細節；

3. 在觀察過程中，可利用控制器左側的操縱桿對攝像頭進行周向和軸向的旋轉，實現不同方位觀察；

4. 可以通過控制器上的按鍵進行激光掃描測量；

5. 針對管道內部需要存檔的缺陷區域或存疑區域，可以先通過控制器上的菜單鍵“新建項目”，然后進行拍照或錄像，這些反應管道內部細節的照片或視頻將存儲在新建項目對應的存儲文件夾內。

AR90II系列韋林全功能工業管道視頻內窺檢測系統的應用涉及眾多行業，例如，可用于煤化工行業的管道、汽化爐等大管徑設備檢測，火電廠水力發電站的鍋爐管道檢測，精細石油化工行業以及煉油公司對石油管道和兩器斜管襯里及埋地管線檢測，電力工程中的電力管道電纜管道檢查等。本文內容僅供參考，確切產品信息請瀏覽韋林官網或咨詢北京韋林意威特工業內窺鏡有限公司。
